豆漿機降噪技術淺析

文章出處：技術資訊網責任編輯admin 閱讀量：發表時間：2021-02-26 12:52

近年來豆漿機逐漸走進千家萬戶，由于豆漿機在制漿過程中輻射較大噪聲（30cm處瞬時最大A聲級局部可達85dB），對家庭成員日常休息、學習特別是睡眠會產生較大干擾。
針對某品牌豆漿機制漿噪聲較大這一實際，在對豆漿機制漿噪聲和振動信號進行系統測試分析基礎上，對其進行了系統減振降噪設計，并對降噪效果進行了測試。僅簡述其中的一些初級降噪措施及其降噪效果。
測試環境與儀器設備
測試在隔聲效果較好的硬壁測量室中進行，背景噪聲低于30dBA，所用主要儀器設備如下：Head-DEBU數據采集系統；BSWA-MPA201傳聲器；安裝有ArtemiS10.0聲學分析軟件的電腦。
測試方法
將豆漿機置于牢固的測試臺面上，共設置2個測點，各測點傳聲器高度與豆漿機頂蓋高度一致，1#傳聲器距離豆漿機底座外沿30cm，2#傳聲器距離豆漿機中心軸線1.5m。豆漿機選擇“倍濃豆漿”模式，食材水比為“90g干黃豆+1210ml水”，采集整個制漿過程的噪聲。
測試結果

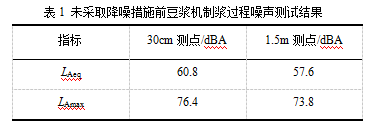

利用ArtemiS10.0聲學分析軟件對采集的噪聲樣本進行處理分析，兩測點處的等效連續A聲級和最大A聲級見表1。

噪聲來源及傳播途徑分析

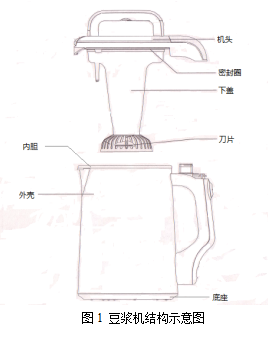

豆漿機結構如圖1所示。

噪聲來源分析
豆漿機制漿時產生的噪聲主要來源如下：
（1）豆漿機制漿過程中，機頭電機轉動噪聲、機頭刀片攪水噪聲、刀片打豆噪聲以及水流漩渦噪聲；
（2）豆漿機制漿過程中，食材和水流激勵內膽振動輻射的噪聲、機頭振動通過水流耦合到內膽引起內膽振動輻射的噪聲、機頭和內膽振動傳遞到豆漿機外殼和底座引起外殼和底座振動輻射的噪聲；
（3）豆漿機振動通過底座傳遞到豆漿機所在臺面，引起臺面振動輻射的噪聲。
傳播途徑分析
這些噪聲源輻射的噪聲，可通過以下途徑向外傳播：
（1）電機轉動噪聲、刀片攪水噪聲、刀片打豆噪聲、水流漩渦噪聲以及內膽內壁振動噪聲，經豆漿機頂蓋上設置的蒸汽口及機頭與杯體間的縫隙向外傳播；
（2）上述噪聲透過內膽和外殼以透射聲能形式向外傳播；
（3）內膽外壁振動噪聲、外殼內壁振動輻射的噪聲經底座上的空隙向外傳播，以及透過外殼與底座向外傳播；
（4）外殼外壁振動噪聲、機頭外壁振動噪聲、臺面振動噪聲直接向四周傳播。
降噪方案設計
底座加裝隔振墊

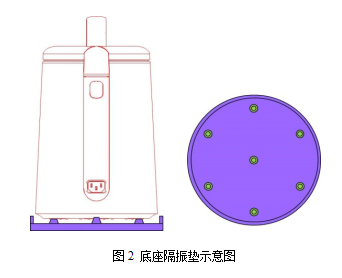

在豆漿機底座增加一塊隔振墊，打磨豆漿時放置于豆漿機和臺面之間，可將機身振動能量加以吸收，使之傳遞到臺面上的振動能量減小，有效降低臺面激發的二次噪聲，示意圖見圖2。

內膽外側加阻尼硅膠

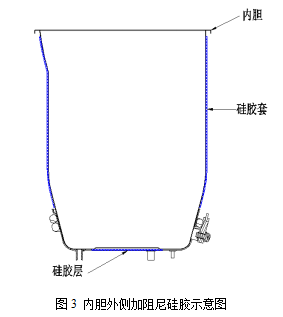

用耐高溫、阻尼系數較高且環保的硅膠制作一厚度為3mm的硅膠套，緊套在內膽外側加熱器以上部位，同時在內膽底部正中央加熱器空余部位粘貼一層厚度為3mm的硅膠層。利用硅膠高分子的粘彈性來吸收內膽外殼振動能量，將其轉變為熱能并耗散掉，從而有效降低內膽外殼表面振動向外輻射的噪聲，示意圖見圖3。
外殼內側襯貼纖維狀多孔吸聲材料

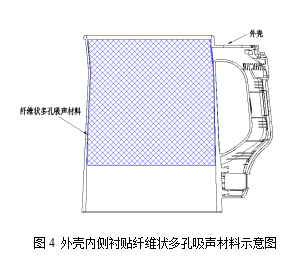

在內膽加熱器1cm以上區域的外殼內壁，襯貼一層厚度為2~5mm不等的耐高溫纖維狀多孔吸聲材料。聲波入射到纖維狀多孔吸聲材料孔隙，引起孔隙中空氣和材料纖維振動，通過摩擦和粘滯阻力做功，將聲能轉變成熱能，達到降噪目的，示意圖見圖4。
