降低噪聲負面影響，提升物業品質

文章出處：技術資訊網責任編輯admin 閱讀量：發表時間：2021-03-26 10:38

依據《環境噪聲污染防治法》把超過國家規定的環境噪聲排放標準，并干擾他人正常生活、工作和學習的現象稱為環境噪聲污染。《城市區環境域噪聲標準》中則明確規定了城市五類區域的環境噪聲最高限值，以居住、文教、機關為主的區域，晝間55dB、夜間45dB；
本文所述物業管理企業服務中所涉及的噪聲概念,既包含上述國家標準所規定的噪聲標準,又包括雖然沒有超過國家規定的限值,但干擾了人們正常的工作、生活和休息,是生活、工作環境中的噪聲污染。噪聲污染不僅對業主、客戶正常的工作、生活造成影響，還對物業服務企業自身品質提升造成負面影響。
某市政府政務服務中心七樓設備層平臺，設有九臺螺桿式風冷熱泵機組以及六臺冷卻塔機組。這些設備在運行中帶來的噪聲污染，造成周圍環境噪聲超標，嚴重影響服務中心區域內的人員及相鄰小區居民的工作和生活。
為了治理此噪聲污染排放超標現象，構建和諧社區，倡導文明服務，提升物業服務品質，集團領導嚴格執行國家有關環保法規，消除污染，保護環境，大樓交付后提出降低噪聲污染改造要求。我司工程技術人員積極響應，進行現場勘察，查找該區域噪聲產生的原因，對該螺桿式風冷熱泵機組及冷卻塔運行時產生的噪聲進行了測試、分析，同時為降低成本，利用設備運行場地現場條件，會同施工單位共同設計制定了縝密的降噪改造方案，經過二年多的運行，降噪效果顯著。

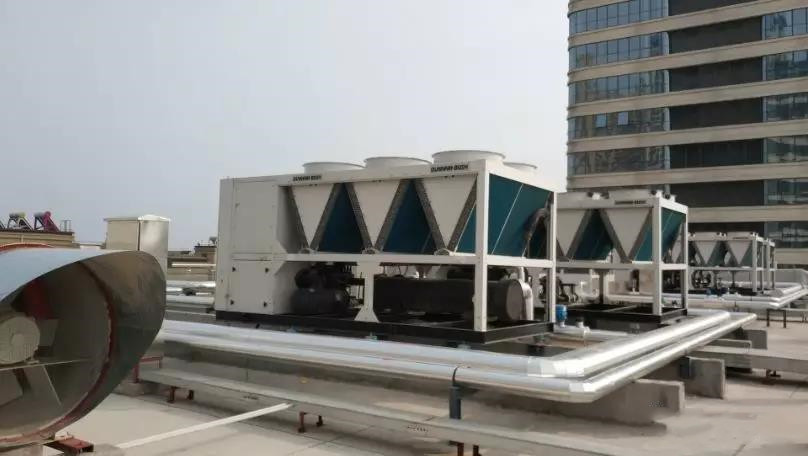

圖1. 2 螺桿式風冷熱泵機組現場照片
根據螺桿式風冷熱泵機組運行的特點，以及業主要求，執行晝間標準。為此，噪聲治理的目標是：扣除背景噪聲，通過此次噪聲治理使居民窗外1米處晝間噪聲不大于45dB（A）。排除其他噪聲源影響，經降噪措施處理后，螺桿式風冷熱泵機組外部聲屏障外1m處噪聲值≤55 dB(A)。
現場噪聲以螺桿式風冷熱泵機組和風機進出風口空氣動力噪聲為主，壓縮機機械振動噪聲為輔(主要影響設備下層建筑室內噪聲值)。風機和壓縮機的混合噪聲主要集中在500-16kHZ 的中低頻段，這類噪聲傳播距離遠、衰減緩慢，設備下層建筑室內噪聲值在45-75dB。經測量，現場設備全關時，排除其他干擾，背景噪聲為49.4dB。
1、螺桿式風冷熱泵機組聲源分析
一般的螺桿式風冷熱泵機組噪聲源是壓縮機和排風扇及輸送冷熱水的循環泵噪聲。壓縮機和排風扇運行產生噪聲，而且由于設備運轉導致熱泵的鋼結構產生微振動和結構振動噪聲，但前者是主要噪聲。熱泵的噪聲頻率特性一般呈中性低頻特性，其中主要的噪聲頻率是63~500Hz，低頻噪聲的距離衰減慢，影響范圍廣，不容易消除。
由于一般熱泵的底部往往沒有全封閉底盤，只有鋼結構框架，壓縮機都支撐在框架上，因此噪聲也從底部向下傳播。
2、水泵電機聲源分析
主要有空氣動力性噪聲、機械性噪聲和電磁噪聲三部分。當電機工作時，冷卻空氣的氣流噪聲加上風扇高速旋轉的葉片噪聲組成空氣動力性噪聲。機械噪聲包括軸承噪聲及電機轉子不平衡轉子受“溝槽諧波力”作用等引起的結構振動而產生的噪聲。電磁噪聲是由定子與轉子之間交變電磁引力、磁滯伸縮引起的泵房噪聲向外傳遞的主要途徑是空氣傳遞和固體傳聲。
3、冷卻塔聲源分析
冷卻塔的聲源主要由冷卻塔的風機、落水及振動產生，冷卻塔運行時所產生
的噪聲。其風扇葉壓縮空氣時產生的氣流再生噪聲約為73dB，風機的機械噪聲約為74dB，循環水落水聲約為73dB。
通過以上幾點分析，多個噪聲點源共同發了出的噪聲，形成了一個相對的噪聲面源。冷卻塔內落水噪聲的聲源為內置的一片圓形水面，腔體內聲波通過進風口向外傳播，其龐大特殊的弧面出聲口使“附近區域”內的聲波并不立即按“點聲源”的距離衰減規律衰減。
圖片
1、方案總體概述
本次治理主要原則是在不影響風冷螺桿式熱泵機組的正常運行及工作效率的前提下，采取治理措施降低噪聲對人的影響。
根據上述噪聲源分析，決定針對風冷螺桿式熱泵機組采用吸隔聲降噪方法，我方主要措施如下：
熱泵機組出風口設置陣列式消聲器；
進風口設置雙層隔聲屏障；
出風消聲器設置隔聲門，便于檢修。
2、風冷渦旋熱泵機組的降噪措施
將風冷渦旋熱泵機組設置半隔聲罩，半隔聲罩的尺寸為L30000mm×W23000mm×H2000mm 。整體隔聲罩下方鏤空1m，罩外800mm處設置聲屏障，隔聲罩的結構形式設計成模塊拼裝式，方便日后設備的維護與檢修。模塊為100mm厚吸隔聲板，隔聲罩的鋼結構使用H型鋼以及方管。聲屏障內部主體骨架采用U型鋼板折彎骨架，骨架間距600mm，以強化聲屏障強度，提高吸隔聲模塊的共振頻率，亦可滿足設備或支架的固定需求。

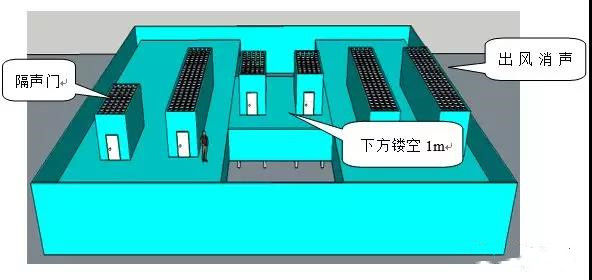

圖6.2.1 消聲器側面安裝隔聲門

為保證設備的進風需求，整體隔聲罩下方鏤空1m，且在北面和南面聲屏障各安裝一扇隔聲門，方便工作人員進入檢修設備。（如下圖所示）

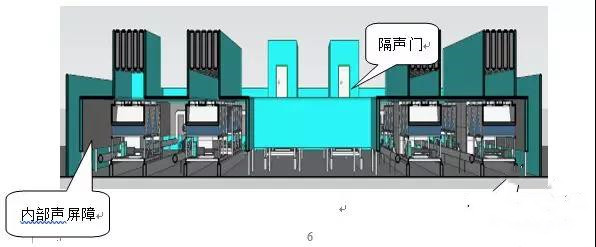

圖6.2.2 內部半隔聲罩

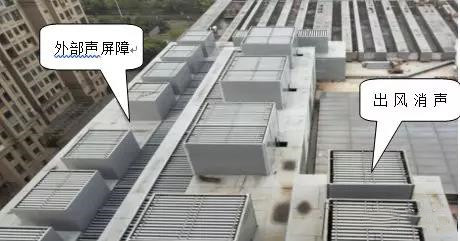

圖6.2.3 治理后整體圖

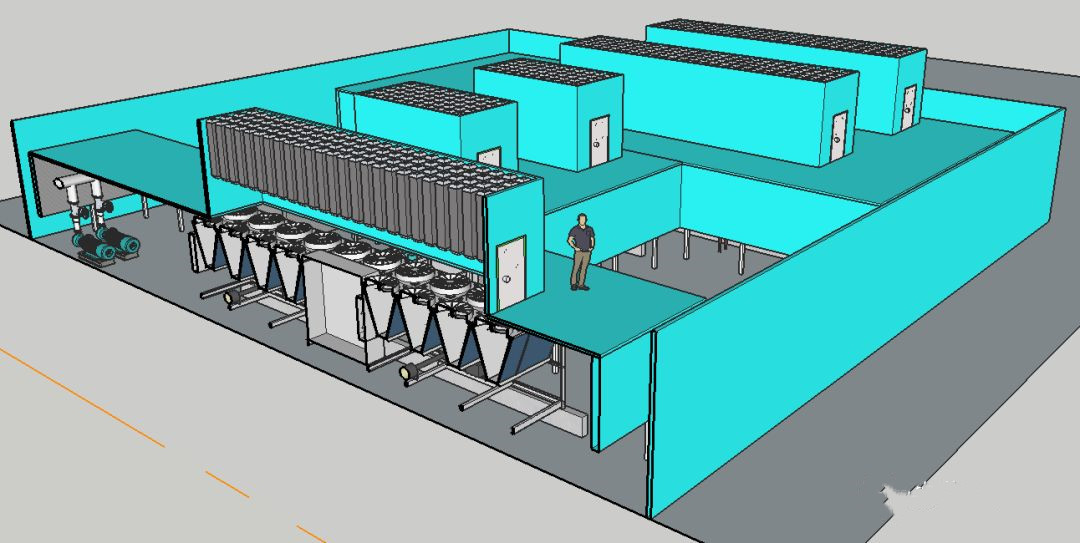

圖6.2.4 整體措施三維剖視圖

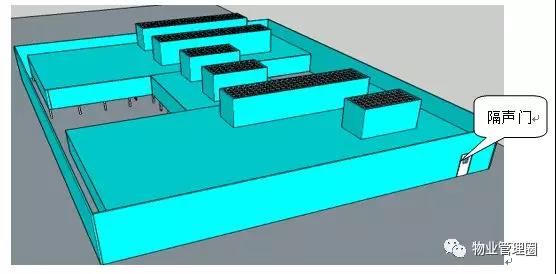

圖6.2.5 整體三維剖視

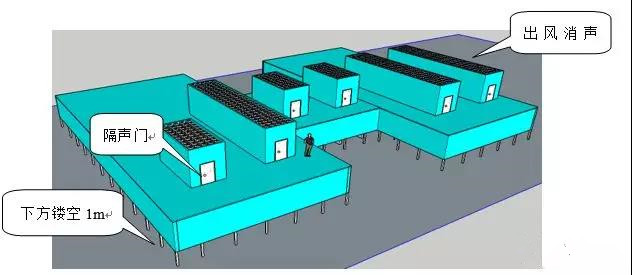

圖6.2.6 改造后的效果圖

5、噪聲治理措施
本次治理主要原則是在不影響螺桿式風冷熱泵機組和冷卻塔的正常運行及暖通冷和卻效果的前提下, 采取傳播途徑上降低噪聲的方法進行控制的治理措施，從而達到降低噪聲對人的影響的目的。
針對螺桿式風冷熱泵機組和冷卻塔本身噪聲、風機噪聲及落水噪聲，采用技術成熟的隔聲屏降噪方法。隔聲屏主要是阻擋噪聲源，隔斷聲的傳播途徑，在噪聲源和接受者之間設置隔聲吸聲屏障，可以有效的控制噪聲的傳播其原理就是噪聲在傳播途中遭遇到尺寸遠大于聲波波長的障礙物時，大部分聲能夠被反射或消解及部分衍射。
隔聲屏頂部做成一定傾角的形式并向內部收縮，一方面從安全角度需要考慮，由于隔聲屏位于裙樓屋面之上，本身高度高,設計成該形狀可以確保隔聲屏在大風等不利條件下的穩定性，另一方面，可以更好的阻擋冷卻塔風機噪聲源的衍射噪聲起到更好的降噪效果。
1、效果分析
聲波遇到屏障發生的繞射現象會減弱聲屏障的隔聲作用，而繞射能力與聲波的頻率有關，所以隔聲屏障的降噪效果與聲波的頻率即波長的關系很大。隔聲屏障對于波長短、不易繞射的高頻波的屏蔽作用十分顯著，可以在屏障后面形成很長的聲影區，而對于波長、具有很強繞射能力的低頻波的屏蔽作用則十分有限。當然，也可以通過加高屏障的辦法來削弱繞射聲波對受聲點的影響。排除其他噪聲源影響，經降噪措施處理后，螺桿式風冷熱泵機組外部聲屏障外1m處噪聲≤75 dB(A)。
2、治理前
治理前熱泵機組是中央空調系統的主要噪聲源之一，其噪聲值在70~105dB，運行時嚴重擾民，不能保障業主生活品質，小區業主房間內的最大噪聲值達到54dB，超標嚴重，嚴重影響業主的生活休息。
3、治理后
治理后螺桿式風冷熱泵機組和冷卻塔降噪明顯，居民臥室房間內白天噪聲值≤35dB，臥室房間夜間噪聲值≤30dB，達到國家規定標準。熱泵機組附近的噪聲污染基本消除符合國家規定的A類房間噪聲標準，業主對治理效果十分滿意。
