科普丨冷卻塔的組成、分類與選型

文章出處：技術資訊網責任編輯admin 閱讀量：發表時間：2021-04-20 14:18

我們對冷卻塔的噪聲治理比較擅長，經手過許多冷卻塔降噪案例，今天集中對冷卻塔的組成分類魚選型做介紹，科普科普。
冷卻塔是利用空氣同水的接觸（直接或間接）來冷卻水的設備。是以水為循環冷卻劑，從一個系統中吸收熱量并排放至大氣中，從而降低塔內溫度，制造冷卻水可循環使用的設備。

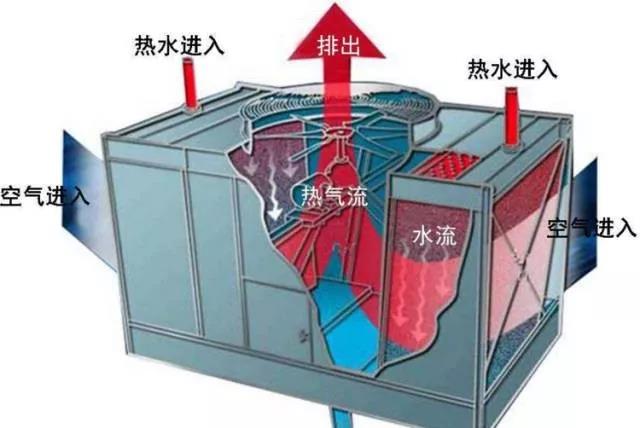

冷卻塔的結構組成及功能：
支架和塔體：外部支撐；
填料：為水和空氣提供盡可能大的換熱面積；
冷卻水槽：位于冷卻塔底部，接收冷卻水；
收水器：回收空氣流帶走的水滴；
進風口：冷卻塔空氣入口；
百葉窗：平均進氣氣流，保留塔內水分；
冷卻塔原理——組成：
淋水裝置：將冷卻水噴出；
風機：向冷卻塔內送風；
軸流風扇用于誘導通風冷卻塔；
軸流/離心風扇用于強制通風冷卻塔。

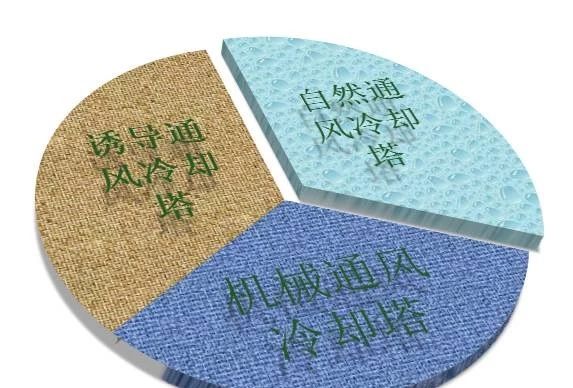

冷卻塔的種類：自然通風冷卻塔、自然通風、機械通風冷。

冷卻塔的選型
應測量的參數：空氣濕球溫度、空氣干球溫度、冷卻塔進水溫度、冷卻塔出水溫度、排氣溫度、泵和電機運行參數、水流速度、空氣流速；
運行參數：冷卻水溫差、冷幅、效率、冷卻塔容量、補給水量、冷卻水流量、選型、冷卻塔選型設計問題。
1.冷卻水溫差：入口溫度—出口溫度大溫差 = 高性能
2.冷幅：冷卻塔出水溫度與入口空氣濕球溫度的差值：小冷幅 = 高性能
3.效率：

4. 冷卻塔容量
冷卻塔容量單位為“千卡每小時”或者“冷噸”。
冷卻塔容量=冷卻水質量流量×水的比熱容×溫差。
大容量=高性能
5.補給水量計算
蒸發損失水量（E）
E = Q/600 =（T1-T2）×L/600
E 代表蒸發水量 (kg/h) ；
Q代表熱負荷(Kcal/h)；
600代表水的蒸發潛熱(Kcal/h)；
T1代表入水溫度(℃)；T2代表出水溫度(℃)；
L代表循環水量(kg/h)。
飛濺損失水量（C）：冷卻塔之飛濺損失量依冷卻塔設計型式、風速等因素決定之。一般正常情況下，其值約等于循環水量的0.1~0.2%左右。
定期排放水量損失（D）：定期排放水量損失須視水質或水中固體濃度等因素決定之。一般約為循環水量之0.3%左右。
M=E+C+D
蒸發損失水量（E），飛濺損失水量（C），定期排放水量損失（D）。
冷卻塔用于空調時，溫度差設計在5℃，此時冷卻塔所須之補給水量約為循環水量的2%左右。
6.冷卻水流量
K·Q=C·M·ΔT
K：估算系數
Q：機組最大制冷量
C：水的比熱容
ΔT：供回水溫差
M：冷卻水質量流量
壓縮式制冷機組最大制冷量的1.3倍；
吸收式制冷機組（溴化鋰）制冷量的2.5倍。

7.選型

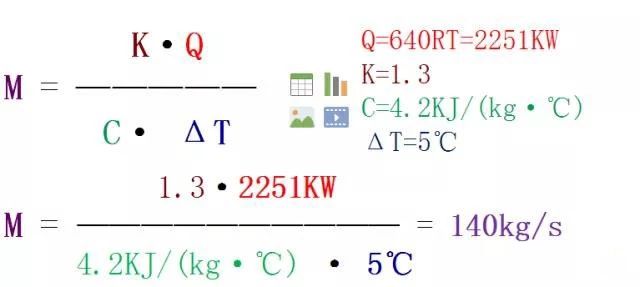

例題：一項用一臺PFS640.2XE機組的工程冷卻塔水流量和補水量。
圖片
補水量m=M·2％=140kg/s·2％=2.8kg/s

8、冷卻塔選型常設計問題
1、冷卻塔耗能的決定因素？
答：風機功率，冷卻水流量，冷卻水補水量？
2、冷卻塔的溫度工況，什么溫度下效率經濟型好？
答：冷卻塔的進水溫度根據使用情況的不同有所不同，例如中央空調冷凝器的出水溫度一般為30-40℃，而冷卻塔的出水溫度一般為30℃。冷卻塔理想冷卻溫度（回水溫度）最佳溫度為高于濕球溫度2-3℃，這個值叫“逼近度”，逼近度越小，冷卻效果越好，冷卻塔越經濟。
3、開式和閉式對比
開式：首期的投入比較的少，但是運營成本較高（水耗、電耗）。
閉式：本設備適合在干旱、缺水、沙塵暴頻發地區等惡劣環境中使用。能冷卻介質多水、油類、醇類、淬火液、鹽水及化學液等多種介質，介質無損耗和成份穩定。能耗低。
缺點：閉式冷卻塔造價為開放式塔的三倍。
