某醫院設備機房降噪設計方案與處理措施

文章出處：技術資訊網責任編輯admin 閱讀量：發表時間：2021-03-09 16:18

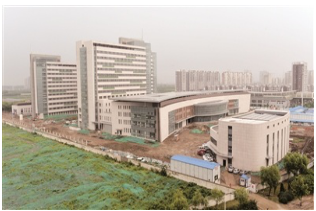

某兒童醫院占地面積8.3萬平方米，總建筑面積15萬平方米，規劃設計門診量5000人次，急診2000人次，總床位1200張，是集醫療、科研、康復、預防為一體的現代化大型兒童疾病治療中心。

1 設計工作范圍
1.1設備機房主體噪聲振動控制
某兒童醫院建筑的設備機房，電梯井機等噪聲振動控制設計。
1.2附屬建筑噪聲振動控制
某兒童醫院變配電等各輔助設備的噪聲振動控制設計。
2設計內容和具體步驟
兒童醫院這樣要求較為嚴格的醫院，其噪聲振動控制是一項甚為繁復龐雜的系統工程，必須統籌兼顧地在不同節點高效完成相關的設計，使其能夠達到相關規范規定的標準。
2.1方案設計階段
（1）及時對總體方案進行噪聲振動控制方面的可行性和制約要素的專業評估分析，根據各敏感房間室內噪聲允許標準（設計目標）和估算設備噪聲源強，評估分析吸聲、隔聲設計的可行性。
（2）對各敏感區域噪聲振動控制目標提出咨詢建議，初步構想吸聲系統的大致布局，對總體提出包括設備選型，系統布局，建筑隔聲，機房降噪等在內的設備機房噪聲振動控制設計建議。
（3）對有問題的部分及時反饋建設性的調整意見和建議。

2.2初步設計階段
（1）就空氣聲和結構聲隔聲標準，室外環境噪聲標準，室內最大允許背景噪聲，設備機房最大允許噪聲級，樓板的最大允許撞擊聲壓級，門窗隔聲，設備隔振降噪，建筑設備隔振等隨時與設計人員進行溝通咨詢，給出相關設計建議。
（2）根據初步設計方案、設備選型清單和我方的噪聲治理專業經驗，初步評估確定各設備噪源聲強，對相關噪聲，振動源強大的設備機房提出聲學方面的技術和要求，做特殊處理做法。
（3）完成建筑隔聲，設備基礎減振等方面的配套設計；變配電設備等各輔助設備的減振，吸隔聲等綜合處理對策方案。
2.3施工圖設計階段
通過結合各方面的討論，實驗，噪聲控制方式做為內部墻壁吸聲和地面隔聲減振兩方面實施。
2.3.1內部墻壁吸聲

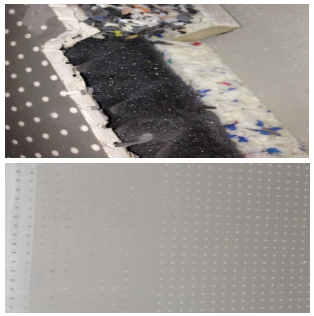

（1）在墻體或結構樓板上架設20*20的木龍骨，龍骨與墻體（頂板）采用彈性連接，加10mm厚減振墊。

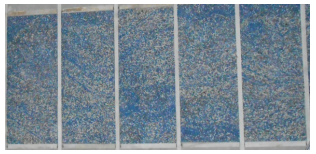

（2）龍骨中間填充30mm厚粒子型隔聲減振材。

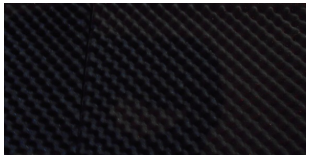

（3）隔聲減振材外貼50mm厚NRPU聚氨酯發泡吸音材。

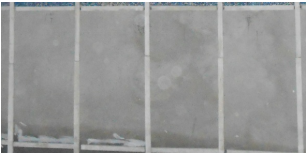

（4）吸音材外貼開孔防火石膏板。

2.3.2地面隔聲減振

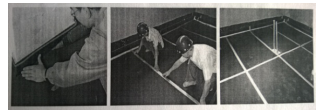

（1）在隔聲材料施工前，要清理地面，盡量避免地面上的雜物對隔聲材料造成損壞。
（2）隔聲材料要預先做好修邊處理，如有缺陷要用裁刀切齊；接縫用熱風槍進行焊接或用鋁箔專用膠帶50mm寬封嚴。

（3）四周與墻交界處隔聲材料要將上層的混凝土墊層與墻體隔開，以保持良好的隔聲效果。

（4）鋪好50mm厚NRFX交聯聚烯烴發泡減振材后，上面鋪設80mm厚混凝土墊層。
（5）房間面積超過6㎡時，混凝土墊層內須依據地面承載做配筋處理。

2.3.3在進行施工圖設計過程中，及時給予噪聲振動控制方面的專業技術支持；協助進行建筑隔聲，設備基礎隔聲減振等結構設計工作。
2.3.4對噪聲振動控制初步設計方案中提出的消聲裝置占位、附加阻力損失影響進行綜合專業審核。
2.4現場施工階段
（1）對施工單位進行技術交底和施工技術輔導以及施工現場階段性噪聲振動控制監理工作。
（2）根據施工現場反饋和相關專業協調需求對具體設計方案進行必要的變通性調整。
（3）產品生產、出廠、對產品質量等進行嚴格檢查、檢驗。
（4）在工程中、后期進行必要的現場聲學測試和技術保證工作.
3 竣工噪聲測試
經竣工調試后，設備機房內噪聲源強最高可達88.6dB，其頻譜特性呈現出典型的中、低頻特性。經過隔吸聲處理后，噪聲源強降至57dB，低于國家有關規定噪聲限量值。

4 結語
通過上述隔聲減振做法，明顯降低了室內的噪聲和振動，經檢測，達到了有關規定的噪聲級以下。同時，對敏感房間進行特殊做法，將墻體和龍骨與吸音減振材之間留有一定的空氣層，達到更好的隔聲效果。
本工程治理后，已取得極好的效果，通過本工程的實施，對高檔會所，小區，住宅區，賓館等工程提供了借鑒方案。同時針對此類工程的設計及實際施工，在現場進行改造、噪聲設備建成后治理難度均較大，在噪聲治理企業設備進場前或者選型過程中及早進入，則從工程造價、工程施工難度、工程降噪效果等方面均有更大的提升。
